BPMNdesign

BPMN (Business Process Model and Notation) 2.0 ist eine grafische Spezifikationssprache, mit der Geschäftsprozesse modelliert und dokumentiert werden. In linqi steht dafür der BPMN 2.0 Designer zur Verfügung. Er ist Teil des Prozessdesigners und ergänzt die Definition des ausführbaren Prozesses um eine fachliche BPMN 2.0 Darstellung.

info

Für die Arbeit mit dem BPMN 2.0 Designer müssen Sie das BPMN 2.0 Feature im Mandanten aktivieren.

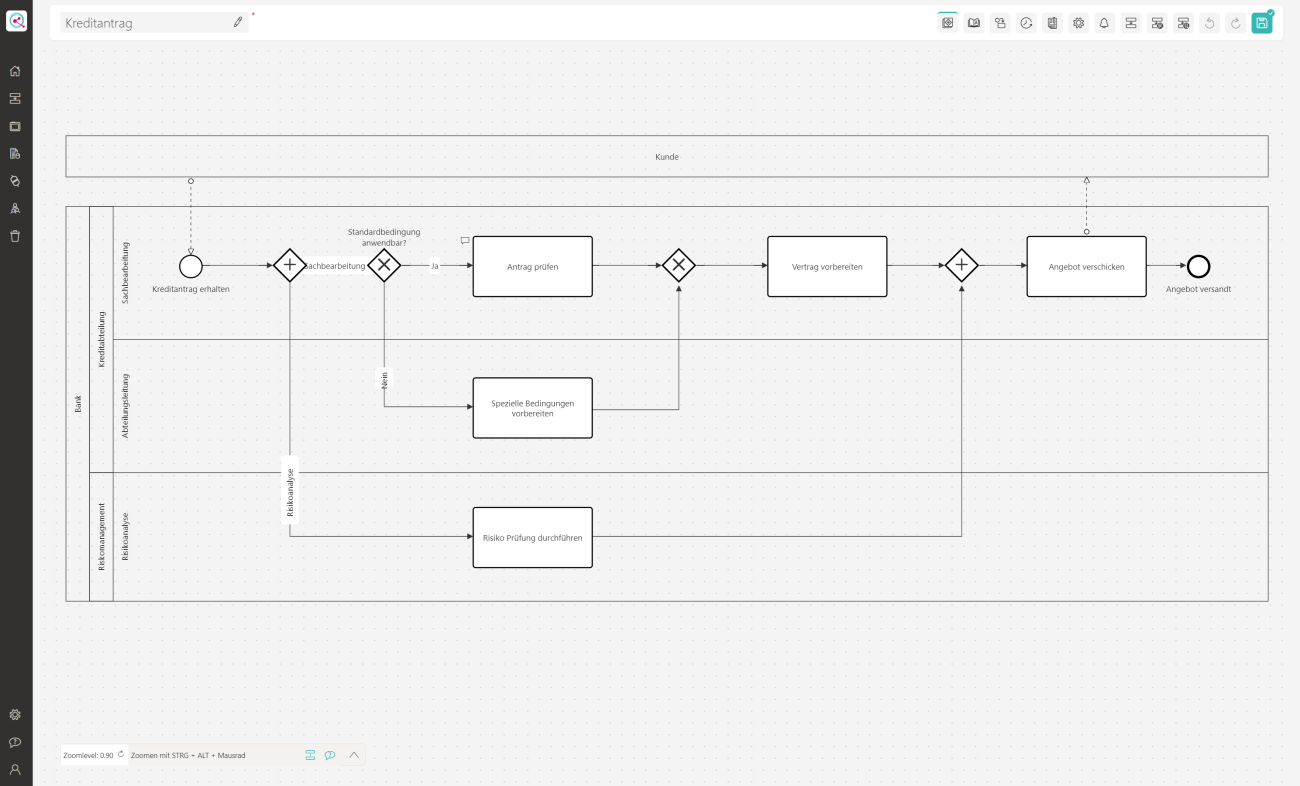

Der BPMN 2.0 Designer bietet unter anderem:

• Eine Element-Palette mit den verfügbaren BPMN 2.0 Elementen.
• Eine Zeichenfläche, auf der Sie die Elemente per Drag and Drop anordnen und per Sequenzflüssen verbinden.
• Die Schnell Modellierung, mit der Sie einen Prozess aus einer einfachen Schrittliste erzeugen.
• Die automatische Generierung zwischen ausführbarem linqi-Prozess und BPMN 2.0 Modell.
• Links zum Einbetten und Anzeigen des veröffentlichten BPMN 2.0 Prozesses.
• Ein Glossar mit vordefinierten Elementen.

Die fachliche BPMN 2.0 Darstellung dient der Dokumentation des Prozesses. Sie hat keine Auswirkung auf den ausführbaren Prozess, der weiterhin eigenständig im Prozessdesigner definiert wird.
